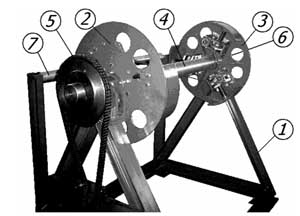

Обозначения:
1 – основание барабана,
2 – левый диск,
3 – правый диск,
4 – труба,
5 – левая полуось с зубчатым колесом,
6 – правая полуось с гайкой,
7 – поддерживающий вал.
1.Назначение, общие сведения. Разматывающий барабан RBK-20.02 предназначен для размотки с рулона тонкого стального листа толщиной - 0,55 мм, шириной - 1250 мм, и подачи его на профилирующие машины марок PR-125.-XX.
Разматывающий барабан имеет собственный электропривод с управлением с центрального пульта для плавного увеличения и снижения оборотов, а также старта и остановки.
2.Состав Разматывающий барабан состоит из следующих основных частей и узлов:
-станина (основание устройства) - 1 шт.
-вал составной - 1 шт.
-электродвигатель - 1 шт.
-редуктор с тормозным устройством - 1 шт.
-узел натяжения цепи - 1 шт.
-поддерживающий вал - 1 шт.
-датчик провиса петли стали - 1 шт.
-узел натяжения ленты стали - 1 шт.
3.Технические характеристски - мощность двигателя - 2,2 кВт.
- питающее напряжение - 3-х фазн. 380 в.
-количество оборотов двигателя - 900 об/мин.
-передаточное отношение редуктора - 1 : 100
-передаточное отношение дополнительного редуктора - 1 : 3,5
-угловая скорость вращения (макс.) - 12 об/мин.
-нагрузка на вал ( макс.) . - 5,0 тонн.
4.Габариты и вес -длина - 1800 мм.
-ширина - 1300 мм.
-высота - 2250 мм. (с рулоном стали)
-высота - 1800 мм. (без рулона)
- вес - 960 кг.(без рулона).
Фирма „Budimpeks F” дает гарантию на 12 месяцев на безотказную работу разматываюшего барабана RBK-20.02 при условии его надлежащей эксплуатацмм и технического обслуживания.
