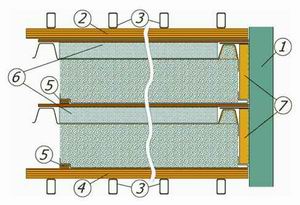

Рис.1. Схема прессования кровельных панелей (разрез)
1. Базирующая стойка пресса
2. Верхняя прижимная плита
3. Ребро жесткости
4. Нижняя прижимная плита
5. Дистанционная прокладка DP-01/2001
6. Дистанционная прокладка DP-02/2001
7. Дистанционная прокладка DPD-(60,80,100,120,150)
|
Рис.2. Схема прессования стеновых панелей (разрез)
1. Базирующая стойка пресса
2. Верхняя прижимная плита
3. Ребро жесткости
4. Нижняя прижимная плита
5. Дистанционная прокладка DP-01/2001
6. Дистанционная прокладка DS-01/2001
7. Дистанционная прокладка DPS-(60,80,100,120,150)
|
